| Zastosowanie/typu : |

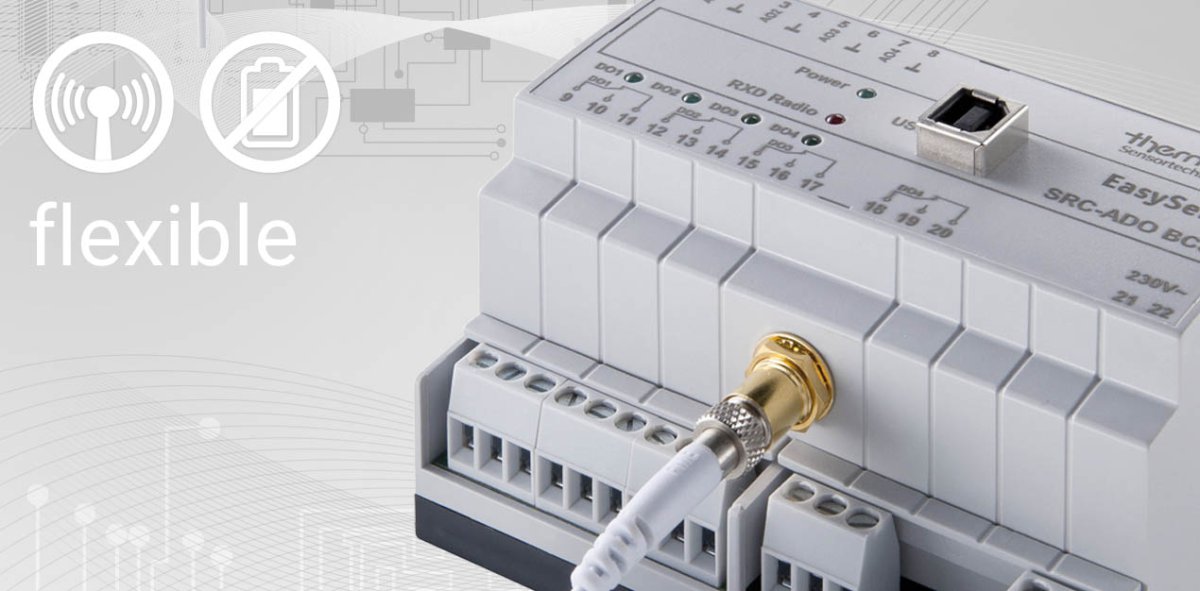

Moduł sterujący |
| Cel : |
Kontrola klimatu w pomieszczeniu, Sterowanie oświetleniem, Sterowanie roletami |
| Interfejs : |
EnOcean (868 MHz), 0..10 V, Styk przełączający |
| Zakres roboczy temperatury (°C) : |
0..+60 |
| Stopień ochrony : |
IP20, zgodnie z EN 60529 |
| Długość urządzenia (mm) : |
105 |
| Szerokość urządzenia (mm) : |
90 |
| Wysokość urządzenia (mm) : |
65 |
| Waga (g) : |
350 |
| Uwagi : |
magnetyczny uchwyt zalecany jest dla zewnętrznej anteny w celu zwiększenia zasięgu łączności radiowej (patrz Akcesoria), przy obciążeniu indukcyjnym i/lub pojemnościowym, należy zapewnić odpowiedni obwód ochronny (warystor, element RC, ogranicznik pr |
| Obudowy : |
ABS |
| Kolor : |
jasnoszary |
| Podłączenie : |
terminal złącz maks. 1,5 mm² |
| Długość opakowania (mm) : |
120 |
| Szerokość opakowania (mm) : |
100 |
| Zawartość opakowania : |
zewnętrzną antenę nadawczo-odbiorczą (2,5m) z podstawą magnetyczną |
| Funkcje : |
ogrzewanie + chłodzenie, wyjścia przekaźnikowe, ogrzewanie, sterowanie PWM, wyjścia przekaźnikowe, ogrzewanie ON/OFF, ogrzewanie + chłodzenie, sterowanie PWM, wyjścia przekaźnikowe, Fancoil regulator, regulacja prędkości wentylatora przekaźnikiem, st |
| Konfiguracja : |
Oprogramowanie/wtyczka do konfigurowania |
| Wyjściowe napięciowe : |
4x 0..10 V, maks. obciążenie 10 mA |
| Wyjście styk ze stykiem przełączającym : |
2x styk przełączający, 4x styk przełączający, bezpotencjałowy, obciążenie maks. 5 A, przełączanie obciążenia, 8 A obciążenie rezystancyjne, 8 A obciążenie rezystancyjne, 2 A obciążenie indukcyjne |
| Technologia radiowa : |
EnOcean (IEC 14543-3-10) 868 MHz, 902 MHz, moc przesyłowa <10 mW |
| Transmisja danych : |
jednokierunkowa, zewnętrzna antena z podstawą magnetyczną |
| Zakres roboczy wilgotność : |
maks. 85% rH bez kondensacji |
| Zasilanie : |
15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV, 100..240 V ~ |
| Pobór prądu : |
typ. 3,5 W (24 V =), 6,5 VA (24 V ~), maks. 5 VA (230 V ~) |
| Wyświetlacz : |
4 diod LED do wyświetlania stanu urządzenia, 6 diod LED do wyświetlania stanu urządzenia |
| Sposób montażu : |
przygotowany do montażu zatrzaskowego na szynie TS35 (35x7,5 mm) zgodnie z EN 60715 |
| Wysokość opakowania (mm) : |
100 |
| Opakowanie : |
składany karton |
